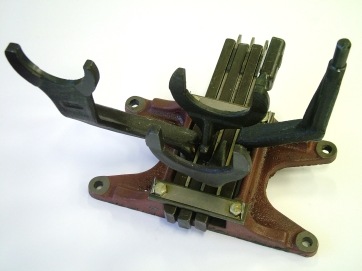

Корпус 50-1702080 вилок в сборе механизма переключения передач РУП МТЗ вилки переключения передачи КПП закреплена на валике болтом, который стягивает ступицу вилки и цилиндрической частью входит в выемку валика. В верхней части вилка имеет паз, в который входит шаровой конец рычажка переключения передач.

Коробка передач трактора МТЗ 82 служит для смены передаточных чисел трансмиссии и получения различного диапазона скоростей и тяговых усилий. Помимо прочего, кпп обеспечивает привод на боковой и задний ВОМ, передний ведущий мост и ходоуменьшителя.

На трактор устанавливается механическая коробка передач, с девятью передачами для движения передним ходом и двумя задним. КПП оснащается понижающим редуктором, удваивающим общее число передач.

Устройство и схема коробки передач

КПП обеспечивает не только переключение передач, но и функционирование навесных механизмов и агрегатов. Для этого предусмотрен ВОМ (вал отбора мощности), который располагается сбоку.

Если рассмотреть коробку передач в продольном разрезе, то можно увидеть два рядом идущих вала: первичный и вторичный. Оба механизма установлены на одной оси и соединяются между собой через опорный подшипник.

Приводные шестерёнки 3-ей, 4-ой и пятой скорости располагаются на первичном валу. Тип соединения – шлицевое. Кроме того, через зубчатое колесо первичный вал подсоединяется к редуктору ходоуменьшителя. Промежуточный вал оснащается шестерёнкой, которая зацепляется зубьями с шестернёй третьей скоростной передачи.

Промежуточный вал вращается за счёт втулки, установленной в обойму подшипника. Втулка соединяется с центральной шестерёнкой второй редукторной ступени. За этим зубчатым колесом размещаются кулачки вала отбора мощности.

Кроме этого, над главной шестернёй редуктора трактора МТЗ-80 и последующего аналога  МТЗ-82, установлена система разбрызгивания смазки. Если не смазывать трущиеся детали, трактор быстро выйдет из строя. Это аксиома для любого механизатора.

Трактор МТЗ-80 и модель МТЗ-82 оснащены 2-х ступенчатым понижающим редуктором. Им дополнена коробка передач, схема соединения приводилась выше. На первую редукторную  ступень завязаны 1-5 скорости и один режим заднего хода.

Другие рабочие режимы приходятся на другую ступень редуктора. Первая редукторная ступень включается посредством зацепления ведущего зубчатого колеса с венцом вторичного вала. Вторая ступень включается в результате зацепления шестерни с зубчатым колесом первой ступени.
